力锐斯成功案例

济南市大学城科创中心项目

LPSRITS ROW单排封闭冷热通道

& LPSRITS SYSTEM单列通道

模块化数据中心



深圳力锐斯电子有限公司

2023年10月

项目基本信息

l  项目名称：济南市大学城科创中心项目

l 项目方案：二组LPSRITS ROW单排封闭冷热通道系统模块化数据中心

      一组LPSRITS SYSTEM单列通道系统模块化数据中心

l  项目地址：山东省济南市长清区经十西路与平安中路交叉路口往东约180米

l  项目时间：2023年10月

方案简介

根据客户需求，本项目共需建设三组模块化数据中心机房，其中二组是LPSRITS ROW单排8柜封闭冷通道系统，一组为LPSRITS SYSTEM单列通道11柜模块化系统。

力锐斯LPSRITS ROW & LPSRITS SYSTEM系列单排 / 单列通道模块化数据中心解决方案，是整合了供配电、制冷、监控、机柜、布线、安防等多个系统的一体化数据中心产品解决方案，主要场景应用在金融、教育、中小企业，政府、能源等领域。

LPSRITS ROW & LPSRITS SYSTEM系列单排 / 单列通道模块化数据中心系统采用模块化、标准化设计，以机柜作为基础单元，将配电、UPS、空调都进行机柜化设计，实现以机柜为最小颗粒度进行模块化的部署和极速交付，具有占地面积小、快速部署、扩容灵活、智能管理和节约成本等特点



在本项目中，三组系统采用了如下配置：

  （一）二组LPSRITS ROW单排8柜封闭冷通道系统，每组配置：

l  LRS-61442标准服务器机柜：7台

l  综合柜：1台，基于LRS-61442标准机柜集以下设备于一体：

Ø  单路125A/3P机架式配电单元：1套

Ø  LRS-CDA1013机架式精密空调：2台

Ø  LRS-MRAP10动环监控系统：1套

Ø  高频HY30KRS机架式UPS主机：1台

Ø  6-GFM-100 12V100AH蓄电池：96只

l  单排冷热通道相关配置：1套

  （二）LPSRITS SYSTEM单列通道11柜模块化系统，配置如下：

l  LRS-61242标准服务器机柜：11台

l  LRS-CRA3025列间精密空调：2台

l  LRS-JM160PA一体化配电列头柜：1台

l  N60KVA模块化UPS：1套

l  6-GFM-100 12V100AH蓄电池：192只

l  LRS-MRAP800动环监控系统：1套

l  1200mm冷通道封闭系统：1套，配LRS-D12SA手动推拉门

方案价值

客户企业应用LPSRITS ROW & LPSRITS SYSTEM系列单排 / 单列通道模块化数据中心解决方案之后，可以获得如下价值：

1.    安全：

l  一体化设计，系统协调工作，强弱电分离，避免干扰和兼容性问题；

l  供配电系统可采用N+1或2N冗余部署，提高安全等级；

l  门禁、视频监控、全智能动力环境监控，任何风吹草动都能及时告警；

l  消防联动，密闭冷通道顶部采用活动顶板，不影响气体灭火系统。

2.    高效：

l  一体化集成机柜，一站式解决方案，占地面积小、施工速度快；

l  模块化UPS、行级制冷单元，减少能量损耗、提高系统效率；

l  部分工程产品化，实现工厂预制，提高机房建设效率。

3.    节约成本：

l  快速安装组建，缩短施工周期，减少外配套工程；

l  支持边使用边升级扩容，无需一次性投入大量建设资金；

l  空间利用率上是传统机房机柜的3倍，模块化UPS和机柜行级空调、密闭冷通道，节能40%以上，长期运维拥有明显的节能优势。

4.    灵活：

l  模块化设计，可以按需建设，分步实施，方便扩容，降低了机房的复杂性；

l  去工程化设计使得数据中心建设设备化、快速化、个性化成为可能；

l  IT机柜内灵活安装服务器、存储、网络设备，网络柜与走线槽等集成在模块中，网络灵活部署。

5.    智能：

l  功能完备的综合监控管理系统，嵌入式网络型监控，轻松实现远程监控和管理各功能模块；

l  通过多种传感器、采集器，可实现包括供配电、UPS、空调、微环境、漏水、视频等多种不间断实时监测功能，并配置门禁管理；

l  具备邮件、短信、声光等多种告警途径，实时发出告警信息，协作管理者解决问题；

l  存储设备数据、统计PUE值，为机房管理者提供真实的运维数据，减轻工作量，促进机房事业发展。

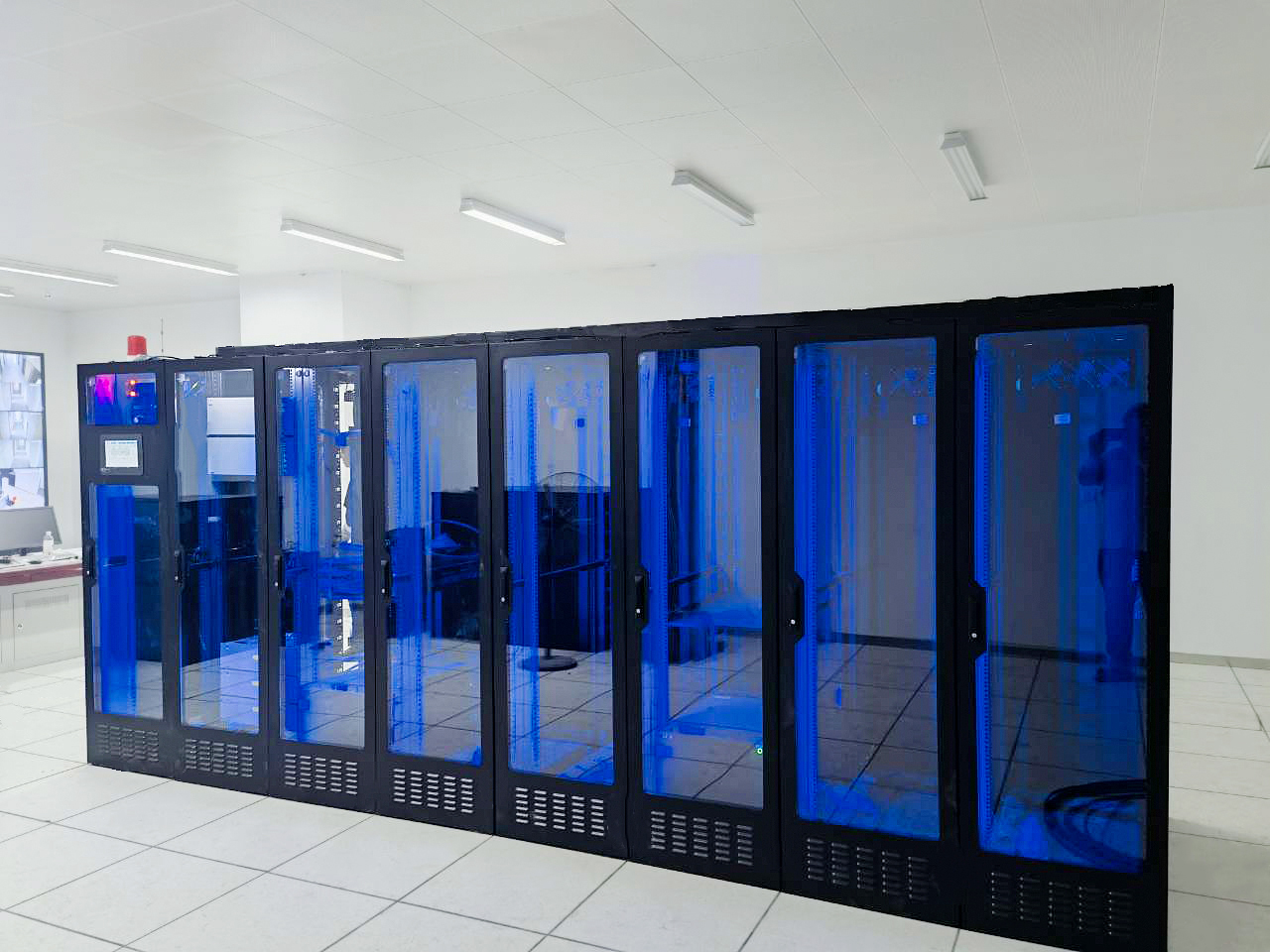

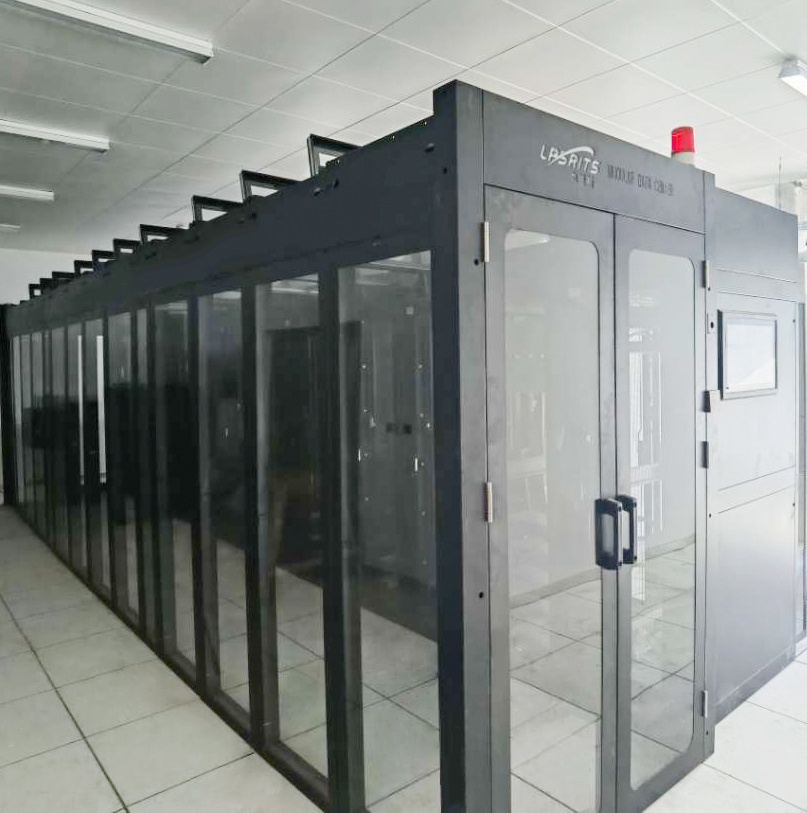

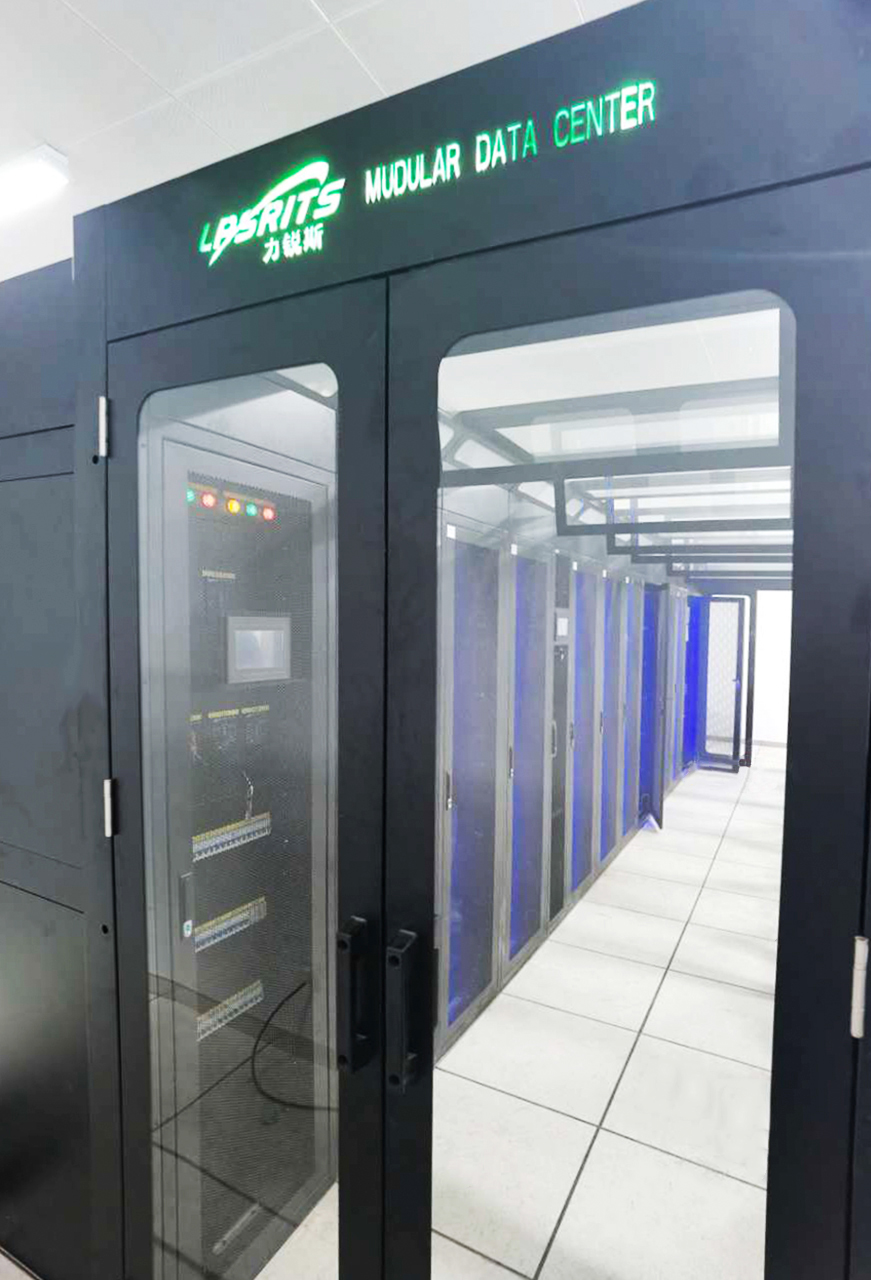

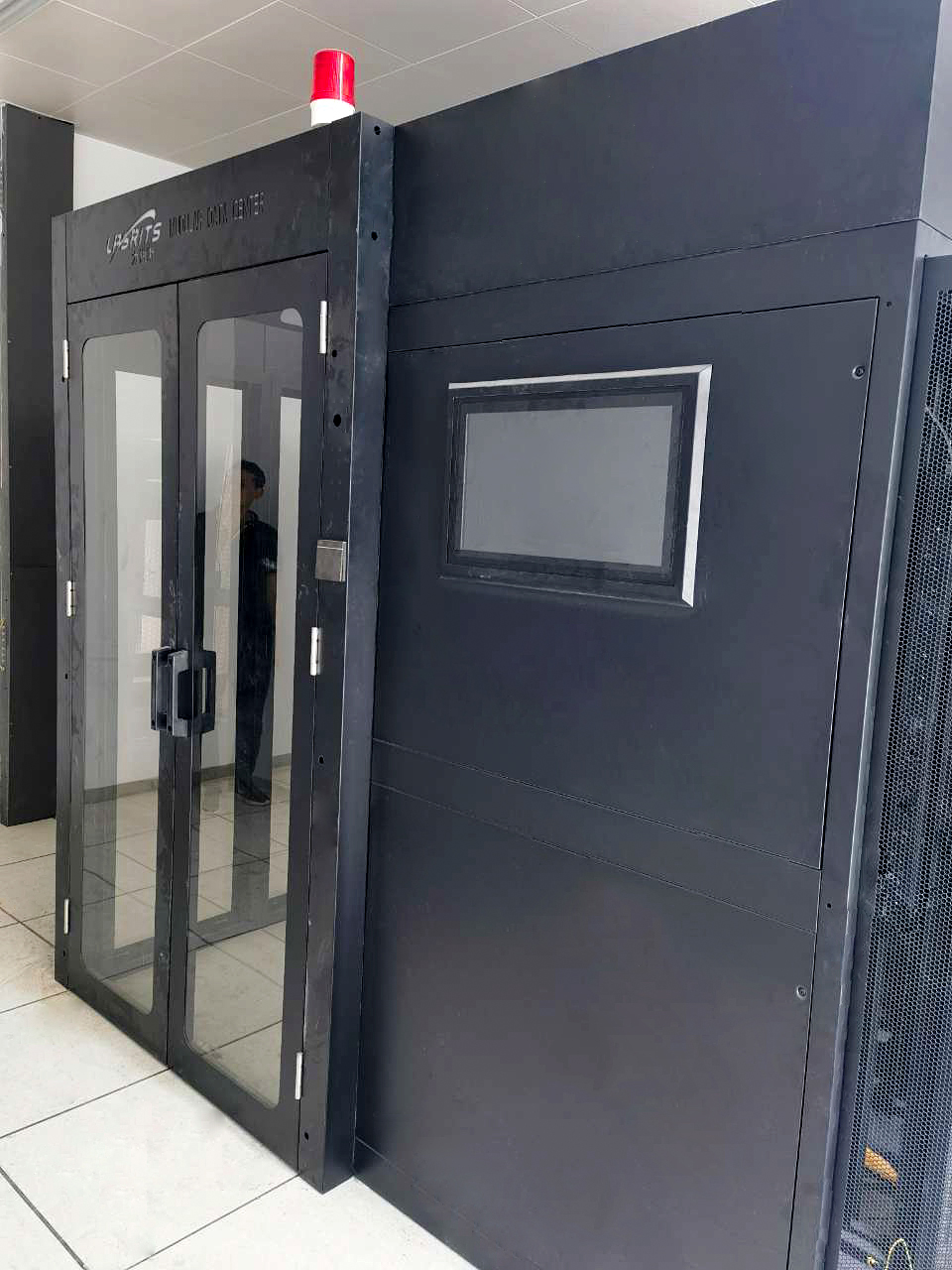

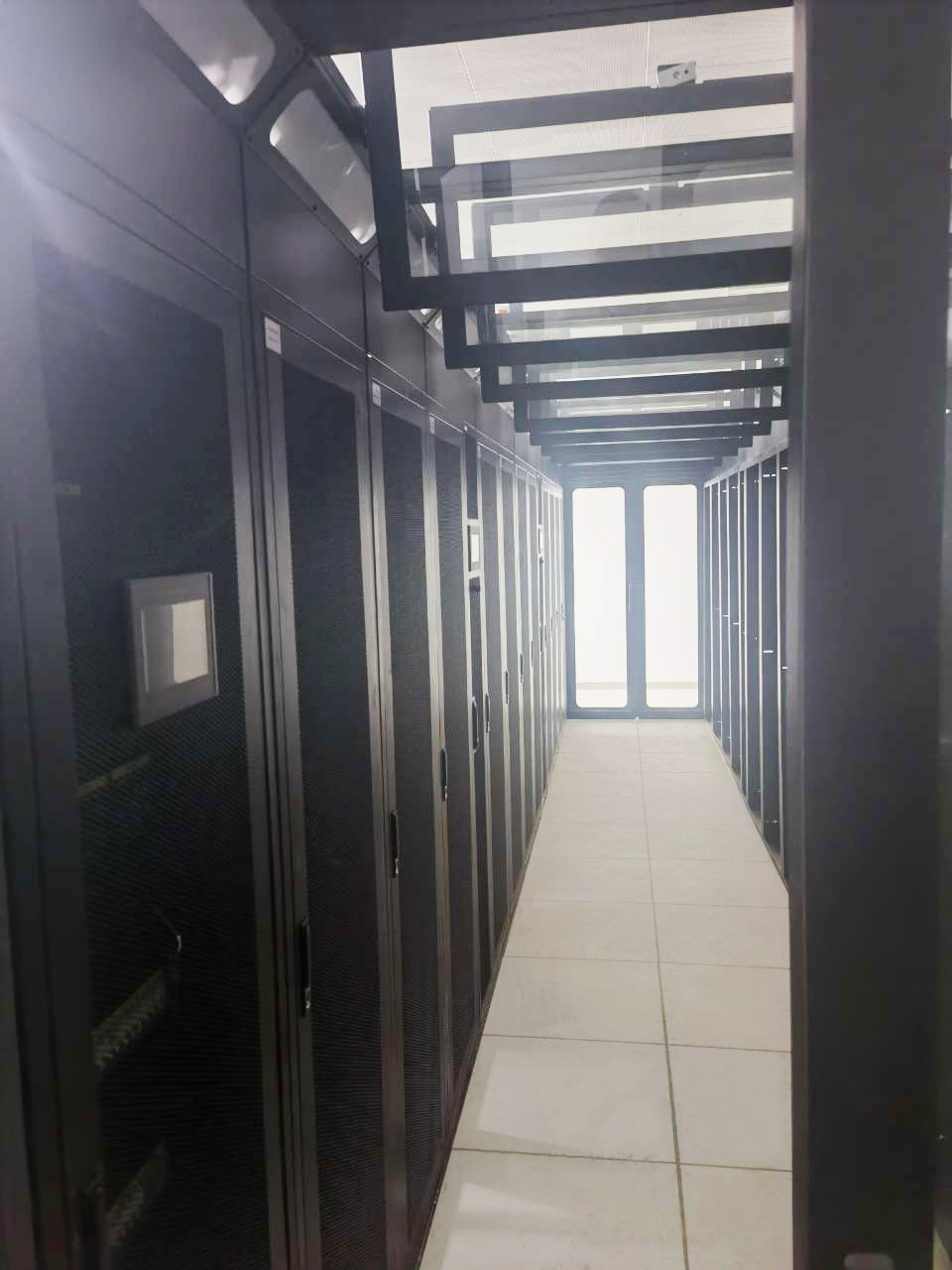

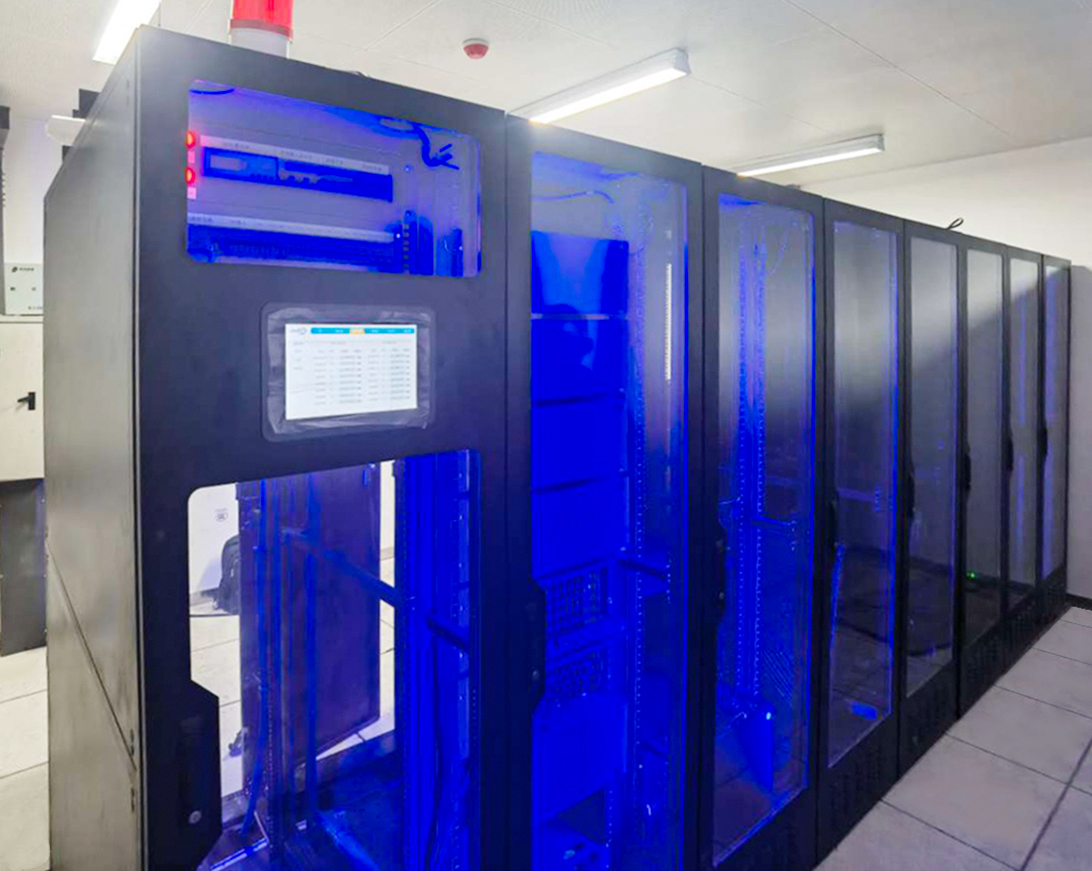

项目现场图片
