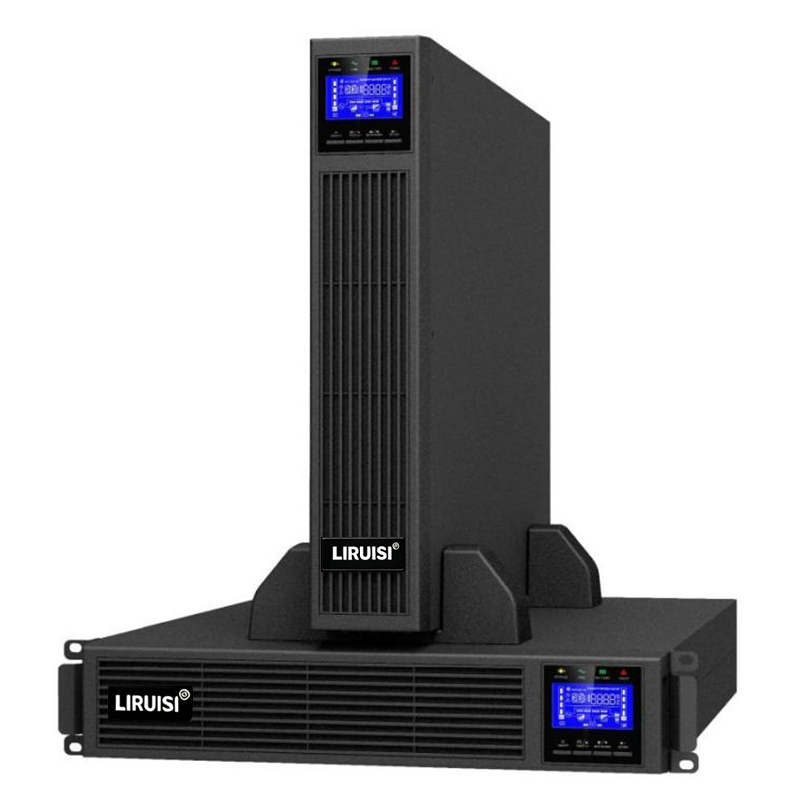

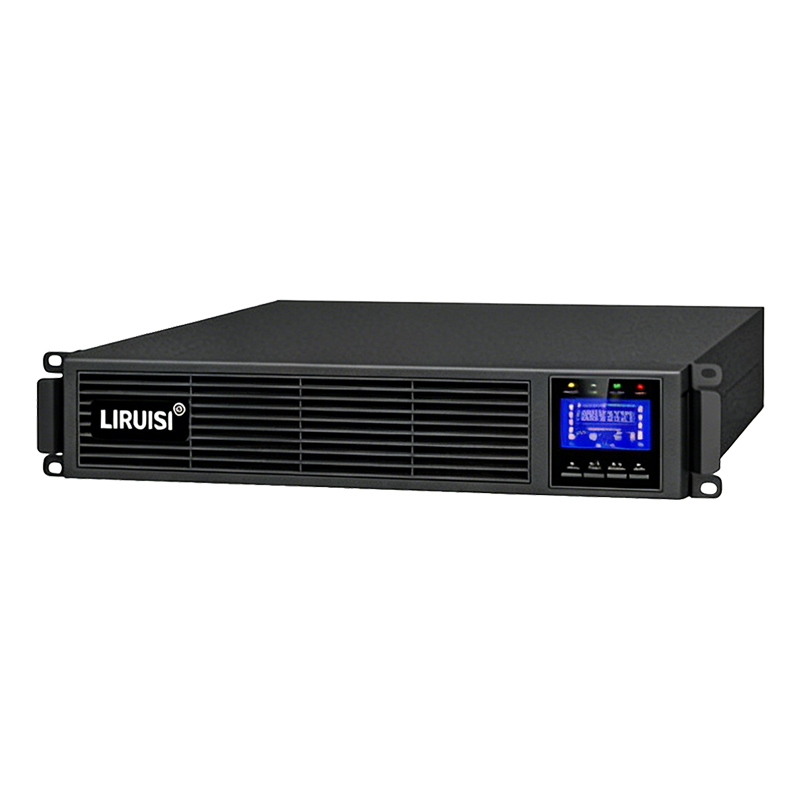

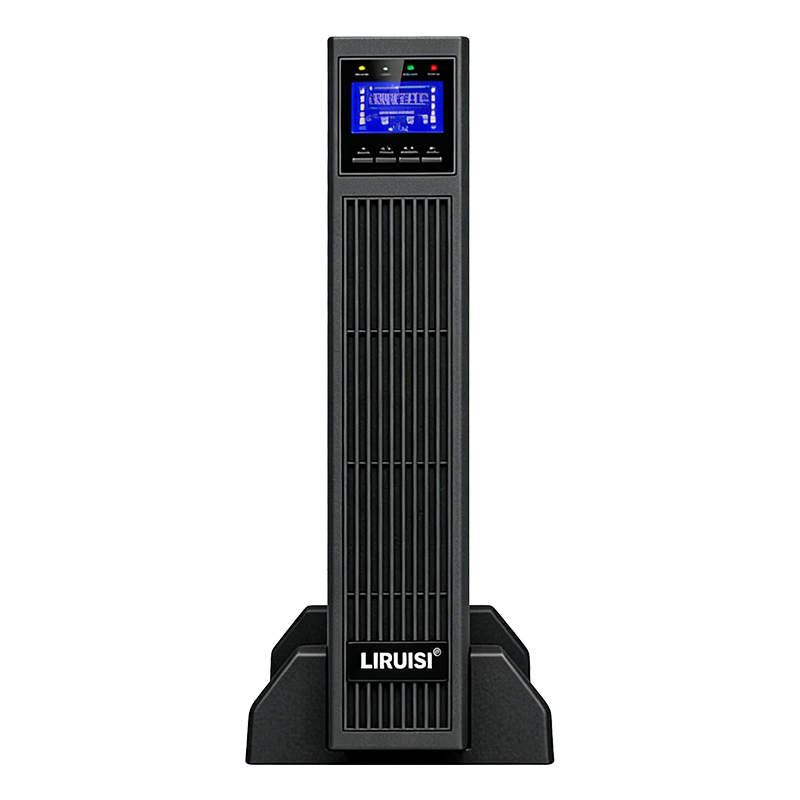

PX系列 1-10kVA 风电光伏专用UPS
PX系列 1-10kVA 风电光伏专用UPS
PX系列UPS 1-10kVA为新能源恶劣工况量身打造的高规格专用UPS电源，核心采用双转换纯在线式架构，搭载全数字化DSP精准控制技术，创新集成环氧树脂真空灌胶工艺与高阶三防防护体系，以一体化强防护工艺实现电子元器件全密封防护，大幅提升设备抗冲击、抗震动、防水防尘防潮及电气绝缘性能，同时具备超宽温适配、高海拔稳定兼容的核心特性，可稳定适配-30°C~60°C宽温工作环境、-40°C~70°C存储环境，兼容5000米高海拔应用场景，为风电变流器、光伏逆变器等新能源关键设备提供高可靠、零中断的电力安全保障。
| 型号 | PX-1KH | PX-1KLH | PX-2KH | PX-2KLH | PX-3KH | PX-3KLH | PX-6KH | PX-6KLH | PX-10KH | PX-10KLH |
|---|---|---|---|---|---|---|---|---|---|---|
| 额定功率（kVA/kW） | 1KVA/1KW | 1KVA/1KW | 2KVA/2KW | 2KVA/2KW | 3KVA/3KW | 3KVA/3KW | 6KVA/5KW | 6KVA/5KW | 10KVA/10KW | 10KVA/10KW |
| 机器架构 | 双转换在线式UPS | |||||||||
| 输入输出相数 | 单相输入 / 单相输出 | |||||||||
| 输入电压 | 90~300VAC（零火相电压） | |||||||||
| 输入频率 | 40Hz~70Hz | |||||||||
| 输入功率因数 | ≥0.99 | |||||||||
| 输出电压 | 208/220/230/240VAC | |||||||||
| 输出电压精度 | ±1% | |||||||||
| 输出频率 | 50/60±4Hz(锁相跟随市电) / 50/60Hz±0.1(定频模式) | |||||||||
| 输出波形 | 纯正弦波 | |||||||||
| 输出失真度（THDV%） | ＜2%（线性负载） | |||||||||
| 过载能力 | 10min@105%~125%额定负载 60s@125%~150%额定负载 0.2S@>150%额定负载 | |||||||||
| 市电模式效率 | 91% | 91% | 92% | 92% | 93% | 93% | 93% | 93% | 93% | 93% |
| 电池模式效率 | 87% | 87% | 88% | 88% | 89% | 89% | 89% | 89% | 91% | 91% |
| 电池 & 充电系统 | ||||||||||
| 电池电压 | 24VDC 内置 | 24/36VDC 外置 | 48VDC 内置 | 48VDC 外置 | 72VDC 内置 | 72/48VDC 外置 | 192VDC 内置 | 192/240VDC 外置 | 192VDC 内置 | 192/240VDC 外置 |
| 电池类型 | 宽温长寿命型 12V/9AH | |||||||||
| 后备时间（半载） | ≥10分钟 | ≥10分钟 | ≥10分钟 | ≥10分钟 | ≥10分钟 | ≥10分钟 | ＞6分钟 | ＞6分钟 | ＞6分钟 | ＞6分钟 |
| 充电电流 | 标机：2A / 1A；长效机：4A/8A（选配） | |||||||||
| 环境参数 | ||||||||||
| 工作温度 | -30℃ ~ 60℃ | |||||||||
| 存储温度 | -40℃ ~ 70℃ | |||||||||
| 工作湿度 | 0-98%（不结露） | |||||||||
| 噪音 | ＜50dB @ 1米 | |||||||||
| 功能与接口 | ||||||||||
| 显示 | LCD显示屏 | |||||||||
| 标准通讯 | RS232 + USB + 智能卡槽 | |||||||||
| 选配功能 | SNMP、RS485-MODBUS、LAN-MODBUS、干接点卡 | |||||||||
概述
PX系列UPS 1-10kVA为新能源恶劣工况量身打造的高规格专用UPS电源，核心采用双转换纯在线式架构，搭载全数字化DSP精准控制技术，创新集成环氧树脂真空灌胶工艺与高阶三防防护体系，以一体化强防护工艺实现电子元器件全密封防护，大幅提升设备抗冲击、抗震动、防水防尘防潮及电气绝缘性能，同时具备超宽温适配、高海拔稳定兼容的核心特性，可稳定适配-30°C~60°C宽温工作环境、-40°C~70°C存储环境，兼容5000米高海拔应用场景，为风电变流器、光伏逆变器等新能源关键设备提供高可靠、零中断的电力安全保障。
产品特点
（一）恶劣环境专项适配
1. 三防防护系统
创新集成环氧树脂真空灌胶工艺与高阶三防防护体系，以一体化强防护工艺实现电子元器件全密封防护，实现IP 级防尘、防潮、防盐雾防护，适配沿海、高湿、多尘等严苛场景。
2. 宽域环境兼容
支持-30℃低温启动、60℃高温运行，存储温度范围- 40℃~70℃，配合0-98% 无结露湿度适应能力，覆盖各类极端自然环境。
3. 工业级双滚珠风扇
搭载工业级双滚珠轴承散热风扇，采用高耐磨轴承结构设计，可实现8 年以上超长使用寿命，满足新能源设备7×24 小时不间断运行的散热需求。
4. 宽温长寿命型电池
标机采用工业级宽温长寿命型专用电池，可耐受- 40℃至70℃极端温度环境，拥有出色的全温域适配性能，循环与浮充寿命表现优异，满足新能源场景7×24 小时长效稳定备电要求。
5. 高海拔优化设计
特殊散热结构与绝缘强化处理，5000 米海拔可稳定运行。
（二）全数字化性能管控
1. 精准DSP 控制
采用32 位高性能数字信号处理器，实现电压、频率、负载的毫秒级精准调控，运行稳定性提升40%。
2. 高效电能转换
三电平逆变技术搭配双转换架构，市电模式效率达91%-93%，电池模式效率87%-91%，能耗较传统机型降低15%。
3. 广谱负载适配
纯正弦波输出（THDV<2% 线性负载），兼容容性、感性、阻性等各类负载类型。
（三）电池智能养护系统
1. 物理断开保护
增设独立电池开关，闲置期（含验收阶段）可切断电池回路，避免过放电导致的寿命衰减。
2. 宽域充放电管理
90~300VAC 宽输入范围减少电池频繁切换，最高8A 高频充电模块将回充时间缩短30%。
3. 全生命周期监控
LCD 屏实时显示电池状态，可选配远程监控模块实现充放电参数动态追踪。
4. 专用独立热拔插电池仓
新能源场景专用独立电池仓，支持热拔插，支持不停机维护，规避断电风险，适配风电光伏、通讯基站等7×24 小时运行场景；简化运维流程，运维效率提升60%+。
（四）智能运维配置
• 干接点集成：标配二路输出/ 一路输入干接点接口（选配定制），支持设备联动控制
• 多协议通讯：RS232/USB 通讯标配，可选SNMP/RS485-MODBUS/LAN (TCP/IP) 通讯卡
• 可视化运维：LCD 屏同步显示输入输出电压、频率、负载率、工作模式等12 项核心参数
